Hệ thống thủy lực được sử dụng phổ biến trong ngành công nghiệp, giúp con người thực hiện những công việc trọng tải nặng, độc hại mà vẫn an toàn. Trong đó, các ống thủy lực giống như mạch máu trong hệ thống đó, giúp việc truyền tải dầu diễn ra nhanh chóng và thuận lợi. Với mỗi mục đích sử dụng sẽ có ống bóp thủy lực thích hợp tương ứng. Bài viết trên đây sẽ hướng dẫn các bạn cách phân biệt và chọn mua các loại vỏ bóp ống thuỷ lực phù hợp với nhu cầu khác nhau nhé!
[expander_maker id=”1″ more=”Đọc tiếp” less=”Thu gọn”]

Giới thiệu chung về vỏ bóp ống thuỷ lực

Ống thủy lực là một phần trong hệ thống thủy lực vận hành bằng dầu, có chức năng chứa dầu hay các chất lỏng thủy lực trong quá  trình truyền dẫn mà không được gây rò rỉ. Nếu chúng rò rỉ sẽ gây ảnh hưởng rất nặng nề đến hoạt động của máy móc cũng như năng suất và chất lượng công việc.

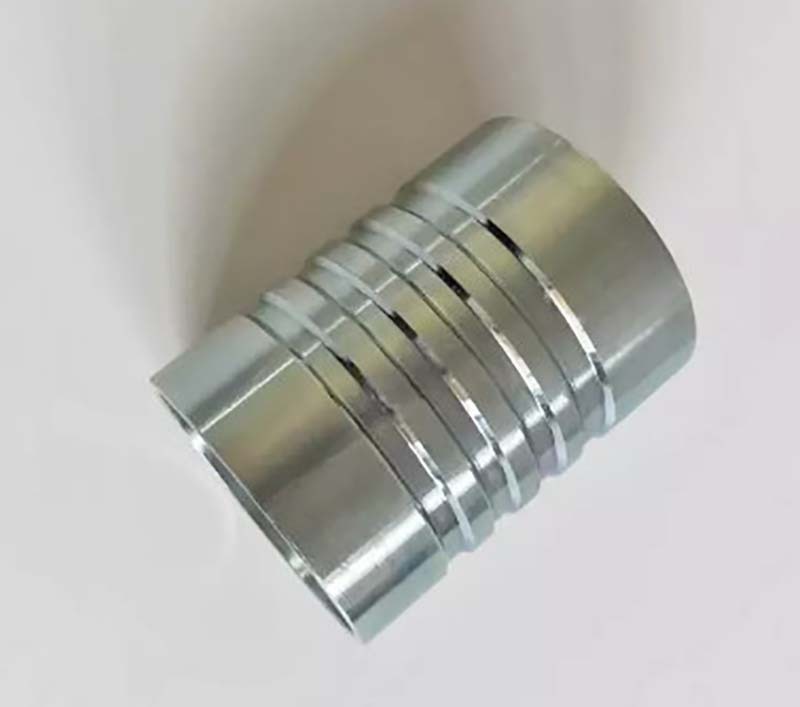

Vỏ bóp ống thuỷ lực là gì?

Vỏ bóp ống thủy lực, gọi cách khác là áo bấm ống thủy lực làm bằng kim loại, là phần nằm ngoài, ngay tại đầu ống thủy lực và có nhiệm vụ giữ cho ống không xảy ra nguy cơ bị rò rỉ chất bên trong và thực hiện tạo liên kết bền vững với adapter, fitting.

Cấu tạo của vỏ bóp ống thuỷ lực

Đầu tiên, xét về cấu tạo ống thủy lực gồm ba phần: phần lõi trong, phần gia cố và phần vỏ ngoài.

• Phần lõi trong có đặc điểm chống thấm, độ bóng cao. Đây là nơi chất lỏng tiếp xúc trực tiếp nên thường làm bằng cao su tổng hợp hoặc nhựa nhiệt dẻo với tỷ lệ pha trộn khác nhau. Các hợp chất cao su này phải đáp ứng môi trường khắc nghiệt như áp suất cao, nhiệt độ cao hay tính ăn mòn, oxy hóa của chất mà ống thủy lực chứa.
• Phần gia cố chịu trách nhiệm về độ chắc chắn, độ bền và khả năng chịu áp suất của ống thủy lực. Lớp gia cố này thường là các lớp thép được đan sợi hoặc xoắn ống đan xen lại với nhau, do đó mà chất liệu thép sẽ quyết định khả năng của phần gia cố này.

Ống 1,2 lớp: lớp thép đan xen kẽ theo kiểu đan lưới.

Ống 4, 6 lớp: lớp thép đan theo dạng bọc, các dây được quấn theo kiểu xoắn ốc, song song với nhau theo phương dọc trục trong 1 lớp, giữa các lớp với nhau thì các sợi sẽ chéo nhau, với kiểu bố trí như vậy thì ống sẽ có khả năng chịu áp lực cao hơn.

• Lớp ngoài cùng là lớp vỏ thứ 3, không quyết định chức năng của ống nhưng lại đóng vai trò vô cùng quan trọng trong việc bảo vệ toàn bộ ống thủy lực. Nó sẽ giữ cho ống không bị biến dạng hay ăn mòn, biến đổi chất trong các môi trường khác nhau, để phần chức năng của ống có thể đem lại hiệu quả tốt nhất.

Đơn giản hóa cấu tạo các lớp của ống thủy lực là một lớp cao su bên trong và vỏ bọc cao su bên ngoài, còn phần giữa là các lớp khung sợi thép. Tùy vào cấu tạo của ống là 1,2,4 hay 6 lớp thép mà vỏ bóp ống thủy lực cũng có cấu tạo tương ứng về số lớp để tương thích với ống thủy lực, tạo nên một thiết bị hoàn chỉnh nhất về cả cấu trúc và chức năng.

Phân loại vỏ bóp ống thuỷ lực

Các loại ống thủy lực

• Ống thủy lực cứng

Loại này được chế tạo bằng phương pháp đúc, có thể làm từ thép thường hoặc thép không gỉ, có tuổi thọ lâu đời và dường như là “vĩnh cửu”

• Ống thủy lực mềm

Ống thủy lực mềm có tác dụng dẫn dầu đồng thời linh hoạt điều chỉnh sai lệch vị trí cố định của ống cứng vừa có tác dụng điều chỉnh sai lệch về vị trí khi lắp đặt ống cứng. Theo chất liệu sử dụng, ống mềm chia thành 2 loại ống mềm cao su và ống mềm kim loại

• Ống thủy lực mềm bằng cao su

Cấu tạo ống này gồm ống cao su có tính đàn hồi ở phía trong và hóa bền bằng vỏ ngoài hoặc khung sợi thép giữa thành ống.

• Ống thủy lực mềm bằng kim loại

Phía trong ống này có một ống dẫn nhiều nếp gấp làm từ đồng hoặc thép ;á, bên ngoài được bọc lớp vỏ bền.

Dựa trên số lớp của phần gia cố và cấu trúc của từng loại ống thủy lực mà vỏ bóp ống cũng được chia thành các loại khác nhau như vỏ bóp 1 lớp, 2 lớp, 4 lớp, 6 lớp.

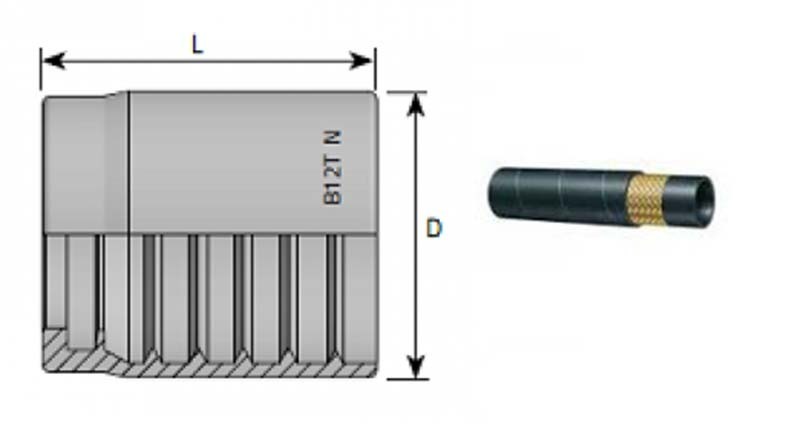

VỎ BÓP ỐNG 1 LỚP, 2 LỚP (1SN, 2SN / 1AT, 2AT)

Vỏ ống này tương thích với ống thủy lực có 1 và 2 lớp thép

Sử dụng cho ống có kích cỡ trong khoảng ¼ – 2 inch

Kết cấu: phù hợp với các loại ống không gọt vỏ

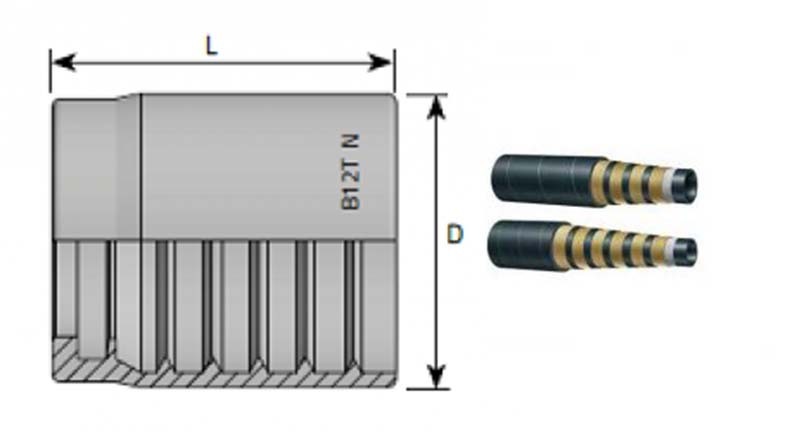

VỎ BÓP ỐNG 4 LỚP (4SP, 4SH)

Vỏ ống này tương thích với ống thủy lực 4 lớp thép tăng cường

Sử dụng cho ống có kích cỡ trong khoảng ⅜ – 2 inch

Khoảng nhiệt độ: -40°C +100°C

Khoảng áp suất: 250 bar -> 425 bar tùy từng cỡ ống

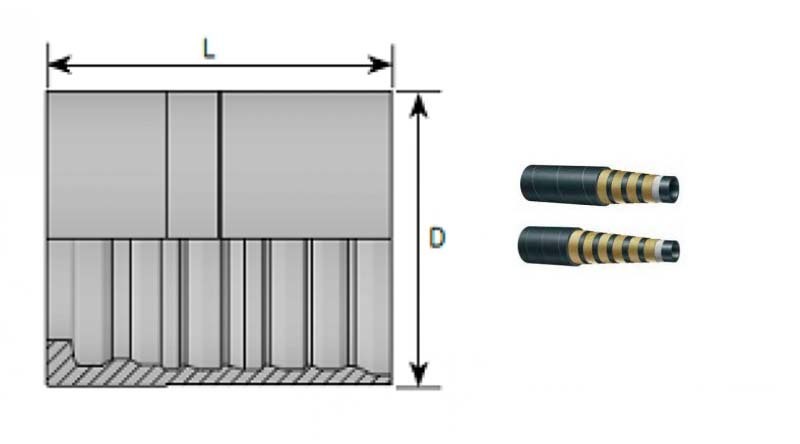

VỎ BÓP ỐNG 6 LỚP (R13, R15)

Vỏ ống này tương thích với ống thủy lực 6 lớp thép, 4/6 lớp thép tăng cường

Sử dụng cho ống có kích cỡ trong khoảng ¾ -4 inch

Khoảng nhiệt độ: -40°C +120°C

Khoảng áp suất lên đến 420 bar

Ưu điểm của vỏ bóp ống thuỷ lực

Ống thủy lực được cấu tạo từ nhiều lớp khác nhau với chất liệu thành phần khác nhau. Nếu vô tính sử dụng không đúng cách hay chỉ cần sử dụng một thời gian, đầu ống sẽ bắt đầu có dấu hiệu của việc bong tróc hoặc rách. Sử dụng vỏ bóp ống thủy lực giống như mặc áo cho chúng vậy, thêm một lớp áo kim loại chắc chắn hơn, giúp vỏ ống cứng cáp và các thao tác trở nên đơn giản, nhanh chóng và dễ dàng hơn, tiết kiệm sức lực.

Vỏ bóp ống thủy lực tuy nằm ở bên ngoài nhưng có vai trò vô cùng quan trọng, vì đây chính là phần dùng để nối các ống với nhau và với các bộ phận khác của hệ thống thủy lực. Sử dụng vỏ bóp giúp đồng nhất chất liệu với các ống nối đầu ống, giúp khớp nối trở nên hoàn chỉnh, khít và đạt đúng yêu cầu kỹ thuật đặt ra. Không chỉ giúp hệ thống vận hành dễ dàng, bền bỉ, các vỏ bóp sẽ hạn chế được nguy cơ thâm hay rò rỉ chất lỏng trong quá trình sản xuất.

Ứng dụng của vỏ bóp ống thuỷ lực

• Ứng dụng trong việc tạo liên kết giữa các bộ phận của hệ thống ống thủy lực
• Ứng dụng trong việc tái sử dụng ống thủy lực

Một hệ thống ống thủy lực bao gồm rất nhiều đường ống khác nhau với các chức năng khác nhau, được nối với nhau bằng các đầu nối ống. Khi sử dụng vỏ bóp đầu ống, việc lắp đặt ống thủy lực vào các đầu nối sẽ nhanh gọn hơn, sự liên kết cũng chặt chẽ hơn do cả hai đều làm từ kim loại. Vị trí khớp nối thường phải lưu ý do quá trình dòng chất lưu chuyển bên trong ống sẽ tạo nên áp lực lớn, đặc biệt ảnh hưởng đến đầu ống. Vỏ bóp đầu kim loại sẽ tạo thành vùng nối toàn bằng kim loại, không lo ảnh hưởng bởi sự hoạt động của hệ thống.

Việc sử dụng vỏ bóp sẽ giúp người ta tùy chỉnh ống theo đúng khớp nối mà không cần thay đổi một ống mới. Chúng ta chỉ cần chọn vỏ bóp tương thích về kích thước và chất liệu là đã có thể giải quyết vấn đề này.

Hơn thế nữa, ống thủy lực là một sản phẩm có thể tái sử dụng trong nhiều lĩnh vực khác nhau, khi hệ thống này không còn sử dụng thì các ống có thể được gỡ ra dễ dàng nhờ các đầu nối và đem dùng vào mục đích khác. Khi đó, vỏ bóp ống thủy lực chính là yếu tố then chốt giúp người dùng thay đổi về chiều dài và kết cấu ống thích hợp nhất với nhiệm vụ mới.

Các lưu ý khi mua vỏ bóp ống thuỷ lực

Vỏ bóp ống thủy lực là linh kiện nhỏ, rất được ưa chuộng sử dụng bởi sự tiện lợi mà nó đem lại. Tuy nhiên phụ kiện này rất đa dạng về mẫu mã nên dễ gây nhầm lẫn, nếu chọn sai mà không phát hiện kịp thời có thể gây những hậu quả xấu. Vì vậy, cần lưu ý một số điều sau:

• Nên mua tại các địa điểm uy tín để đảm bảo chất lượng
• Xem ống thủy lực của mình thuộc loại nào, mục đích sử dụng ra sao để mua loại vỏ bóp phù hợp, có độ tương thích cao nhất với thiết bị của mình.
• Kiểm tra chất liệu của vỏ bóp để tránh mua phải hàng chất lượng kém

Ngoài ra, khi sử dụng hay lắp đặt cũng cần để ý kiểm tra phần đầu vỏ bóp này, đảm bảo khi ghép nối hay lắp đặt phải có độ khít hoàn chỉnh, giúp hệ thống có thể hoạt động với hiệu năng cao nhất.

Địa chỉ bán vỏ bóp ống thuỷ lực chất lượng tốt hiện nay

Một điều quan trọng để hệ thiết bị của bạn vận hành tốt nhất, đạt hiệu quả cao nhất là cần một sản phẩm có chất lượng cao. Hiện nay trên thị trường có rất nhiều loại sản phẩm vỏ bóp ống, thậm chí là xuất hiện những nơi bán hàng kém chất lượng. Nếu bạn đang phân vân không biết tìm mua vỏ ống bóp thủy lực tại đâu chất lượng tốt mà giá cả lại phải chăng, hãy đến ngay Thủy lực Hay

Tự hào là địa chỉ cung cấp vỏ bóp ống và các linh kiện khác với hơn 20 đối tác chiến lược và hơn 15 đại lý ủy quyền khắp cả nước, luôn đồng hành cùng bạn trên mỗi công trình.

Cam kết sản phẩm chính hãng nhập khẩu từ Mỹ, Anh, Đức, Hàn,…, đã qua kiểm nghiệm nghiêm ngặt với chất lượng đạt chuẩn

Trên 2000 sản phẩm đủ loại mẫu mã, chất liệu và chức năng cho bạn thỏa sức lựa chọn

Đội ngũ nhân viên tư vấn đầy đủ chuyên môn, dày dặn kinh nghiệm giúp bạn lựa chọn được sản phẩm tốt và phù hợp nhất

Bao giá toàn thị trường với những chương trình khuyến mãi siêu hấp dẫn khi mua số lượng nhiều

Liên hệ ngay với Thủy Lực Minh Phú theo hotline 0917756802 để được tư vấn và giải đáp thắc mắc chi tiết.
