Trong các công trình hệ thống đường ống như cấp thoát nước, chất thải, dầu khí, sản xuất điện, hóa chất…kẹp bích thủy lực là một phụ kiện không thể thiếu. Để dễ dàng loại kẹp bích thủy lực đúng mục đích và nhu cầu sử dụng, hãy cùng Thủy lực hay tìm hiểu ngay  trong bài viết dưới đây.
[expander_maker id=”1″ more=”Đọc tiếp” less=”Thu gọn”]

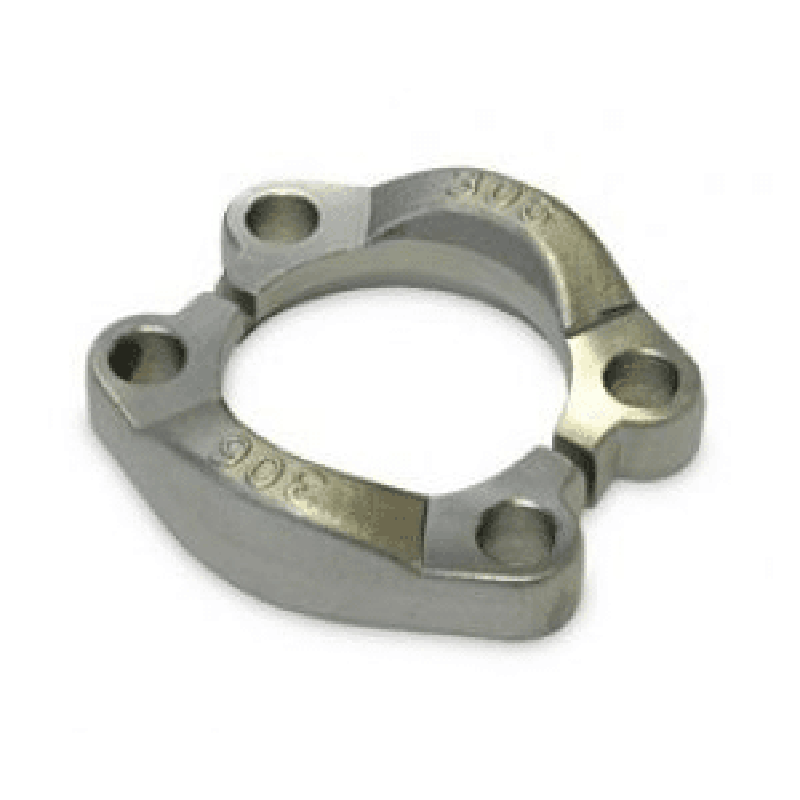

Giới thiệu về kẹp bích thủy lực

Kẹp bích thủy lực (hay còn được gọi là bích hàn lồng) là tên gọi của một loại phụ kiện đường ống không thể thiếu trong những công trình lắp đặt hệ thống thủy lực. Loại kẹp này có dạng hình dẹt, tròn, vuông…được thiết kế đục lỗ theo đường kính với số lượng khác nhau. Mặt bích được chế tạo từ các chất liệu tốt có khả năng chịu được nhiệt, áp lực như inox, thép, đồng, nhựa tổng hợp…

Có công dụng chính là kết nối đường ống với các thiết bị, các loại van thông qua những mối liên kết để tạo thành đường ống dẫn hoàn chỉnh. Theo thống kê trong những công trình thi công, kẹp bích thủy lực là phương pháp được sử dụng nhiều nhất sau khi hàn và các khớp cần tháo dỡ, để bảo trì. Bởi lẽ nó là loại phụ kiện dễ tháo lắp cũng như bảo dưỡng bảo trì khi hệ thống gặp những sự cố.

Tác dụng của kẹp bích thủy lực

Có thể thấy kẹp bích thủy lực mang lại những lợi ích to lớn trong việc thiết kế cũng như lắp đặt đường ống. Dưới đây là 3 tác dụng chính phải kể đến của nó:

• Thuận tiện trong việc lắp đặt, kiểm tra và sửa chữa
• Dễ dàng vận hành bảo trì trong trường hợp có sự cố
• Nâng cao hiệu quả trong việc kiểm tra và điều chỉnh công trình

Loại kẹp này thường được ứng dụng rộng rãi trong nhiều công trình như: cấp thoát nước, dầu khí, gas…

Đặc điểm kẹp bích thủy lực

Chất liệu kẹp bích thủy lực

Cách loại kẹp bích thủy lực được làm từ những chất liệu khác nhau sẽ có những đặc điểm khác nhau. Dưới đây là những chất liệu thường được sử dụng để làm loại kẹp này:

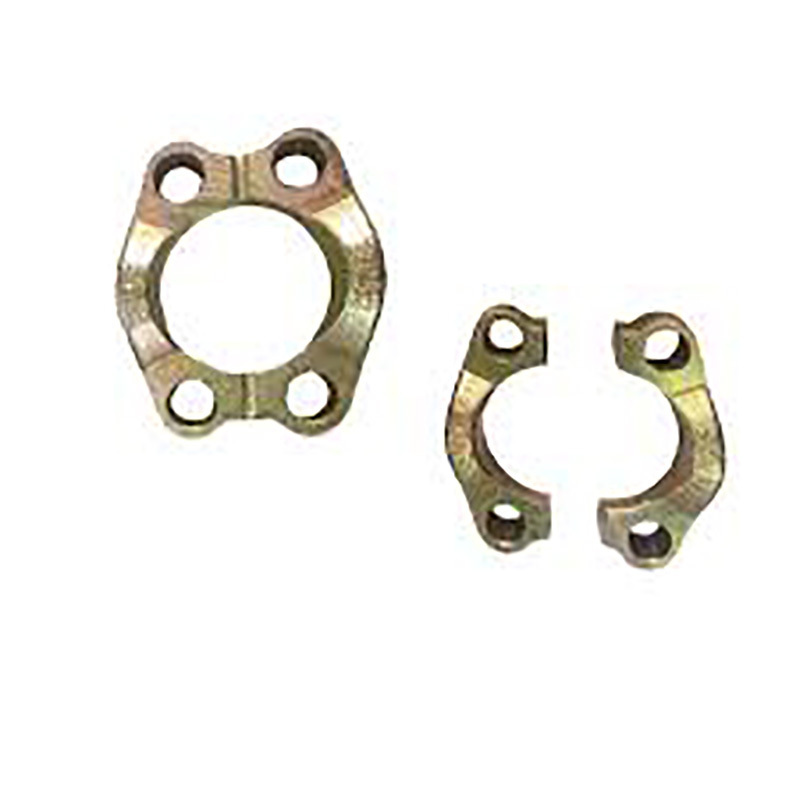

Kẹp bích thủy lực được làm từ chất liệu thép, thép mạ kẽm

Đây là chất liệu được dùng phổ biến và thông dụng nhất trong các ngành công nghiệp đòi hỏi tính kỹ thuật cao như cấp thoát nước, hóa chất, nhà máy sản xuất, khai thác…Với độ bền cơ học cao, khả năng chống mòn, có thể hoạt động tốt trong môi trường có nhiệt độ và áp suất cao vận hành cùng hệ thống đường ống có kích cỡ lớn.

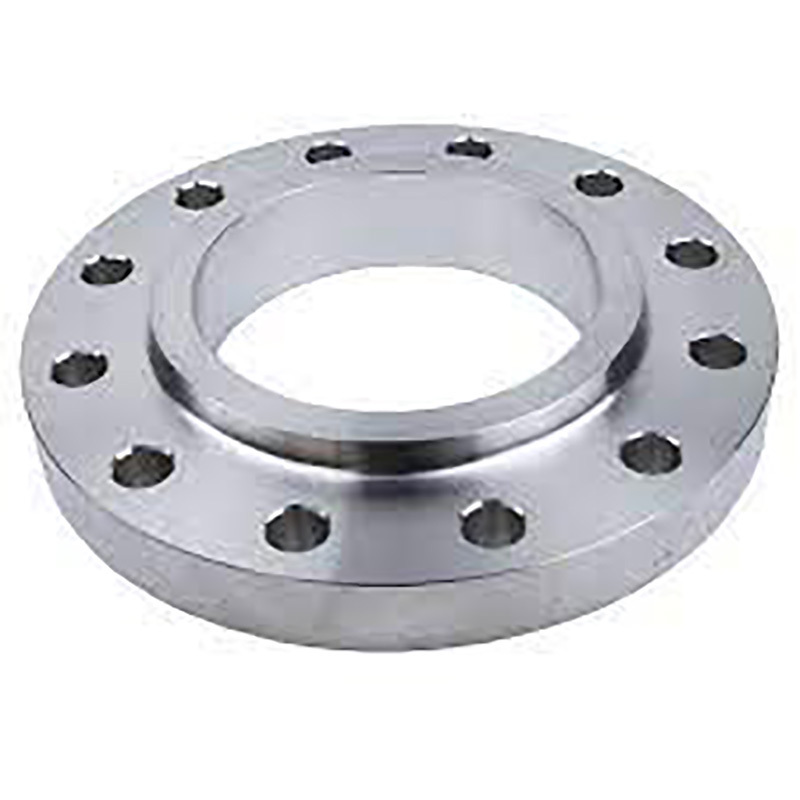

Kẹp bích thủy lực được làm từ inox 201, 304, 316

Hầu hết chúng ta đều biết, chất liệu inox 201, 304, 316 là những loại có khả năng chống chịu mài mòn và áp lực cao tốt. Nhờ đó đảm bảo an toàn, chắc chắn cho kẹp bích thủy lực.

Vì thế kẹp bích thủy lực inox chính là loại chuyên dụng trong hệ thống cấp thoát nước, hóa hóa chất, xăng dầu hay các nhà máy chế biến, sản xuất dược phẩm, thực phẩm, chế biến thức ăn… Khi lựa chọn quý khách cần lưu ý về chất lượng và giá thành của mỗi loại inox. Trong đó inox 304 sẽ có chất lượng và mức giá cao nhất, tiếp đến inox 316 và inox 201.

Kẹp bích thủy lực được làm từ gang

Chất liệu gang xám có tính đúc, tính uốn dẻo tốt cùng khả năng chống ăn mòn, chịu lực cao. Hơn nữa, xét về giá thành, so với inox, đồng thì rẻ hơn hẳn. Tuy nhiên kẹp bích thủy lực gang chỉ phù hợp với môi trường lưu chất lỏng có nhiệt độ, áp suất ở mức trung bình. Ví dụ như trong các nhà máy, khu công nghiệp, hệ thống cấp thoát nước, các trạm bơm, hệ thống PCCC, khí, hơi…

Kẹp bích thủy lực đồng

Kẹp bích thủy lực đồng sở hữu nhiều ưu điểm như: dẫn nhiệt tốt, chống ăn mòn, chịu áp suất, nhiệt độ cao. Ngoài ra, nó còn có trọng lượng nhẹ, dễ dàng đúc nguyên khối, chất lượng tốt. Do đó, loại kẹp này được ứng dụng chủ yếu trong các nhà máy xử lý nước sạch, nước thải, ngành dầu khí, hóa chất… Tuy nhiên, tại thị trường Việt Nam còn sử dụng khá ít vì giá thành của loại kẹp bích thủy này tương đối cao.

Kẹp bích thủy lực được làm từ chất liệu nhựa PVC, UPVC

Chất liệu nhựa PVC, UPVC chịu được môi trường nhiệt độ cao, áp suất thấp, chống ăn mòn và không bị oxy hóa trong axit. Kẹp bích thủy nhựa là loại chuyên dụng dùng để kết nối các dòng van nhựa với đường ống nhựa sử dụng trong môi trường hóa chất, nước thải. Loại kẹp này được đúc nguyên khối và được kết nối với đường ống nhựa theo kiểu gắn ống kết hợp với keo dính đảm bảo chắc chắn, không có tình trạng rò rỉ lưu chất ra bên ngoài. Tuy nhiên, loại kẹp bích thủy lực này chỉ chịu được nhiệt độ, áp suất trong phạm vi nhất định.

Phân loại kẹp bích thủy lực

Tùy vào những công trình khác nhau, đường ống khác nhau sẽ có mục đích sử dụng khác nhau. Vì thế mà kẹp bích thủy lực có những loại sau:

Kẹp bích thủy lực 5K

Có áp suất làm việc tương ứng là 5kg/cm2. Loại này thường được dùng trong các công trình xây lắp đường ống cấp thoát nước sinh hoạt dân dụng. Yêu cầu đòi hỏi phải chịu được áp lực trong lòng đất tránh bể vỡ rò rỉ trong khi vận hành cung cấp nước. Ngoài ra, nó được ứng dụng trong các ngành công nghiệp, sản xuất, chế biến thực phẩm, hệ thống PCCC, hệ thống cấp thoát nước…

Kẹp bích thủy lực 10k

Loại kẹp này được sản xuất theo thông số tiêu chuẩn tương ứng là 10kg/cm2 trong môi chất và nhiệt độ thông thường. Đây là loại kẹp bích thủy lực phổ biến và được ứng dụng nhiều nhất trên thị trường. Có khả năng kết hợp với van, phụ kiện đa dạng như: Blind flange, Slip-on flange, Plate flange.

Kẹp bích thủy lực 16K

Đây là loại có khả năng làm việc hiệu quả trong điều kiện môi trường có áp suất 16kg/cm2 với nhiệt độ tối đa lên đến 100 độ C. Vì thế nó được sử dụng chuyên dụng cho môi trường có nhiệt độ cao như xăng, dầu, hóa chất, các nhà máy, xí nghiệp công nghiệp…

Kẹp bích thủy lực 20k

Đây là loại được sử dụng trong những hệ thống đường ống có áp suất danh định không vượt quá 2.5 MPa. Ví dụ như trong lò hơi, lò luyện thép đòi hỏi phải chịu được điều kiện áp lực tối thiểu 20kg/cm2. Kẹp bích thủy lực 20K có nhiều tiêu chuẩn khác nhau: mặt phẳng FF, mặt lồi RF, cổ cao, bề mặt có rãnh.

Kẹp bích thủy lực 25k

Loại kẹp bích thủy lực này sẽ có khả năng làm việc tốt và hiệu quả trong môi trường có áp suất 25kg/cm2. Nó chủ yếu được dùng cho hệ thống đường ống có áp lực lớn như dầu áp lực, các hệ thống trong phun lửa, hệ thống nâng hạ bằng khí nén hoặc dầu áp lực…

Kẹp bích thủy lực 40k

Loại kẹp bích thủy lực này sẽ có khả năng làm việc tốt và hiệu quả trong môi trường có áp suất  40kg/cm2. Vậy nên có thể dùng cho hệ thống áp suất cao và nhiệt độ cao như hệ thống lò hơi, lò sấy đường ống dẫn hơi nóng, khí nén, trong các khu công nghiệp, nhà máy, xí nghiệp…

Xem thêm: Các loại kẹp bích thủy lực tại Thủy Lực Minh Phú

Giá kẹp bích thủy lực

Thủy lực hay là đơn vị cung cấp kẹp bích thủy lực cũng như các phụ kiện hàn chất lượng đạt chứng chỉ tiêu chuẩn quốc tế. Các sản phẩm tại Thủy lực hay chuyên phục vụ cho các công trình dân dụng và công nghiệp như hệ thống phòng cháy chữa cháy PCCC, hệ thống cơ điện lạnh chillers, hệ thống cấp thoát nước cho các tòa nhà cao tầng, cao ốc văn phòng, chung cư cao cấp, làm đường ống dẫn gas, dẫn dầu, dẫn khí, dẫn hơi…

Tùy thuộc vào loại kẹp bích thủy lực sẽ có mức giá khác nhau. Để biết chi tiết về giá của từng loại mặt bích, vui lòng liên hệ với chúng tôi tới số hotline: 0919 185 029 hoặc email: info@thuylucminhphu.com

Với tư cách là đại lý ủy quyền chính hãng, bảo hành sản phẩm lên đến 3 năm, giao hàng nhanh chóng. Chúng tôi cam kết đem đến những sản phẩm chính hãng chất lượng. Với sứ mệnh “Đồng Hành cùng bạn trên mỗi công trình”.

Ứng dụng kẹp bích thủy lực

Hiện nay, kẹp bích thủy lực vẫn là một trong những phương pháp chủ yếu để kết nối các đường ống như van, máy bơm, hay các thiết bị khác để tạo thành một hệ thống đường ống. Kẹp bích này có khả năng cung cấp các kết nối một cách dễ dàng để làm sạch, kiểm tra hoặc sửa đổi. Vì thế đây là một phụ kiện không thể thiếu trong những dự án kỹ thuật, đặc biệt là hệ thống ống nước. Loại kẹp này được ứng dụng trong những trường hợp cụ thể sau:

• Thứ nhất, trong hệ thống đường ống nước là kim loại khi hàn lại với nhau rất dễ tạo ra xung điện, dễ gây cháy nổ. Vì thế người ta thường dùng kẹp bích để kết nối đường ống sẽ đảm bảo được độ chắc chắn và an toàn
• Thứ hai, khi kết nối 2 phần của một hệ thống lớn, sử dụng kẹp bích và bu lông là giải pháp hiệu quả nhất. Chẳng hạn như kết nối giữa động cơ và hộp số trong ô tô. Những thiết bị này đều chứa một số bộ phận chuyển động và có thể bị hỏng nếu dính bụi bẩn. Nếu sử dụng kết nối vỏ ngoài của 2 thiết bị này bằng kẹp bích sẽ giúp hạn chế được bụi bẩn, tăng tuổi thọ của thiết bị, đảm bảo được quá trình hoạt động.
• Thứ ba, trong ngành công nghiệp hóa chất, có tính ăn mòn cao như môi trường axit, bazo, muối, kiềm…thì sử dụng kẹp bích thủy lực là hợp lý
• Thứ tư, kẹp bích thủy lực cũng được ứng dụng trong hệ thống lò sưởi, đường dẫn hơi nóng hay khí nén có nhiệt độ và áp suất cao
• Thứ năm, trong các ngành công nghiệp khí đốt như dầu khí, xăng, gas…hay các hệ thống cấp thoát nước, xử lý nước sạch hay nước thải

Một số kẹp bích thủy lực phổ biến

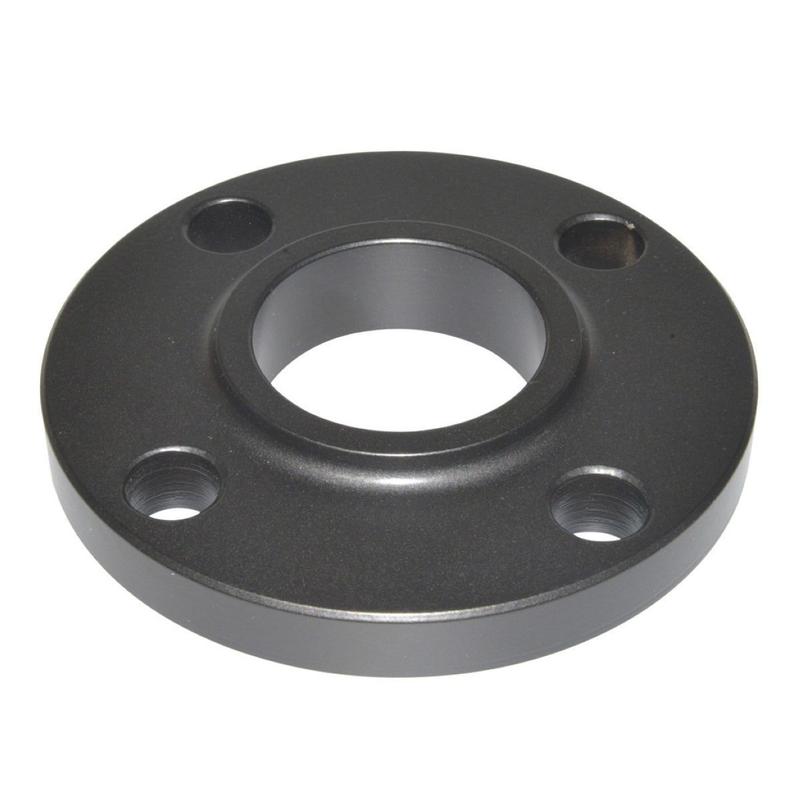

Mặt bích trượt (Slip-On Flange)

Mặt bích hàn trượt (hay Slip-on Flange) là mặt bích có đường kính trong lớn hơn đường kính ống một chút. Nhờ đó có thể trượt thoải mái dễ dàng trên các đường ống.

Mặt bích này gắn kết với các đường ống bằng cách hàn cả mặt ngoài và mặt trong của mặt bích. Thường được dùng trong các hệ thống có tốc độ dòng chảy với thông lượng cao hơn. Khi lắp đặt cần chú ý không dùng hàn gắn trực tiếp với phụ kiện fitting.

Ngoài ra, khi lắp đặt chỉ cần chú ý khớp mặt bích với đường kính ngoài của đường ống mà bạn sẽ kết nối. Tiếp theo bạn hàn phi lê cả hai mặt để cố định mặt bích vào đường ống. Lưu ý khi đưa ống vào bên trong mặt bích cần có khoảng hở bằng: độ dày của thành ống + 3mm, tránh không để đầu ống quá sát với bề mặt của mặt bích.

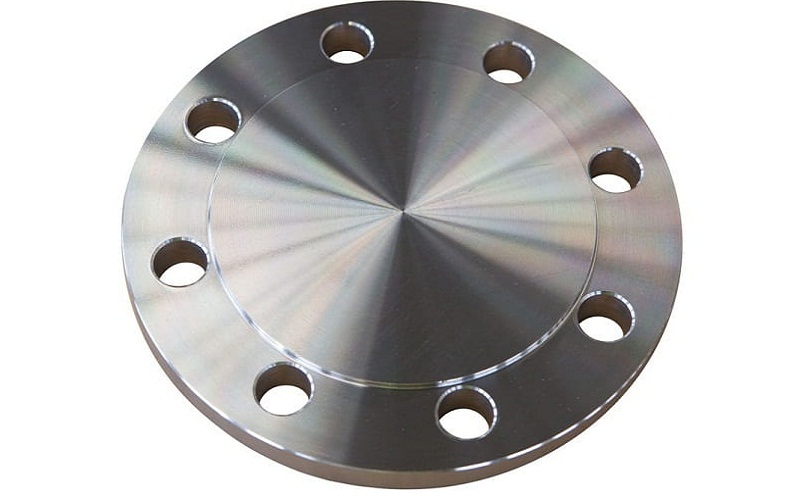

Mặt bích mù (Blind Flanges)

Mặt bích mù có tên gọi khác là mặt bích đặc. Đây là một loại mặt bích phổ biến có thiết kế không có lỗ ở giữa để bắn vít. Thường được dùng để đóng kín các đầu ống chờ tạm thời có thể lắp đặt dễ dàng.

Loại mặt bích này thường được sử dụng để kết thúc hoặc cách ly riêng biệt hệ thống đường ống. Đặc biệt, khi được lắp đặt đúng cách và kết hợp với miếng đệm phù hợp, chúng có thể đạt độ kín gần như tương đối nhưng vẫn dễ tháo lắp khi cần.H3 Mặt bích hàn cổ (Weld-Neck Flange)

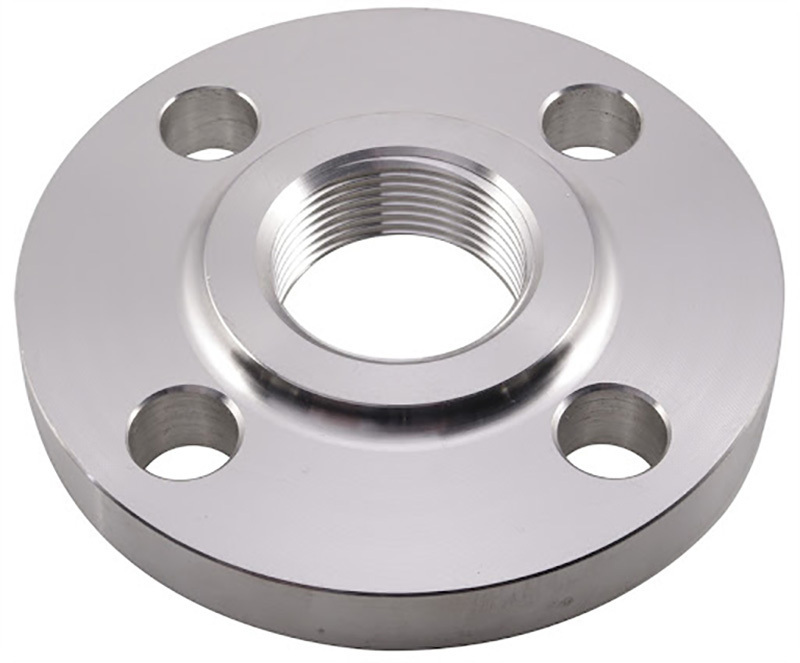

Mặt bích ren(Theart Flanges)

Mặt bích ren còn được gọi là mặt bích vặn, có lỗ lắp bích bên trong nên được gắn kết với đường ống bằng mối ren. Tuy nhiên, mặt bích này có giới hạn chịu đựng và độ bền thấp. Vì thế nó chỉ được sử dụng cho những đường ống có kích thước nhỏ ở các khu vực dễ cháy, không thể thực hiện được mối hàn.

Khi sử dụng mặt bích ren cần có lịch trình kiểm tra bảo trì cố định. Bởi kết nối ren khá yếu, ở áp lực cao rất dễ xảy ra tình trạng rò rỉ khớp nối.

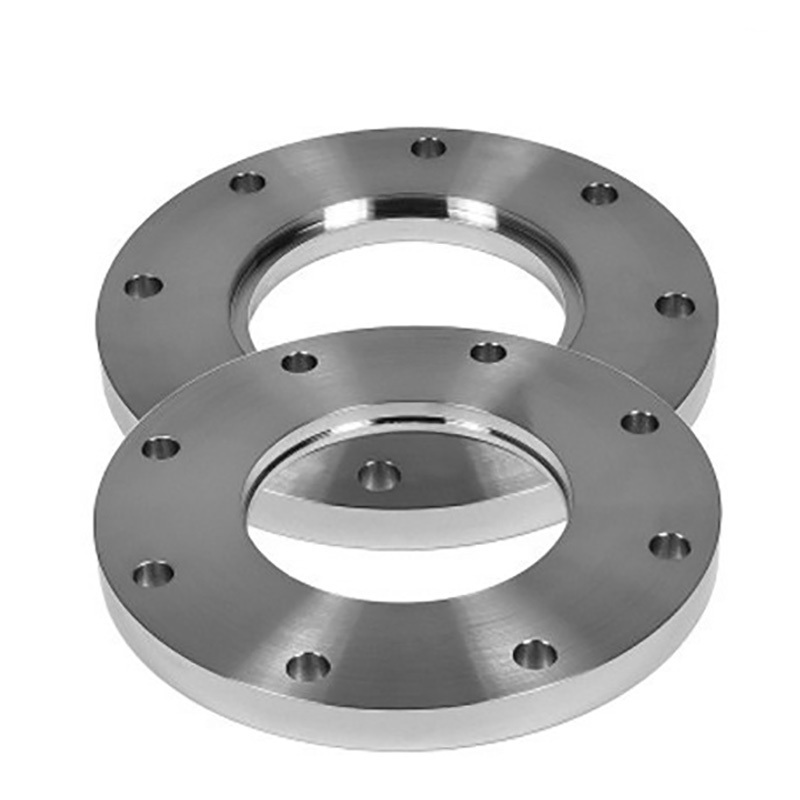

Mặt bích hàn lỗ (Socket Weld Flanges)

Mặt bích hàn lỗ là mặt bích được kết nối với đường ống bằng một mối ghép hàn từ một phía. Thông thường mối ghép thiết kế hàn nhô lên ở một phía, đầu còn lại có bọc đầu chặn đường ống.

Vì thế loại mặt bích này chỉ sử dụng cho những đường ống có kích cỡ nhỏ, chịu nhiệt thấp và áp lực trung bình. Khi lắp đặt, ống sẽ được đưa vào bên trong của mặt bích cho đến khi đầu ống cách phần bọc một khoảng và mối hàn tiếp xúc phần ngoài của mặt bích và thân ống. Một lưu ý khi lắp đặt là mặt bích hàn này không dùng để hàn gắn trực tiếp với các phụ kiện.

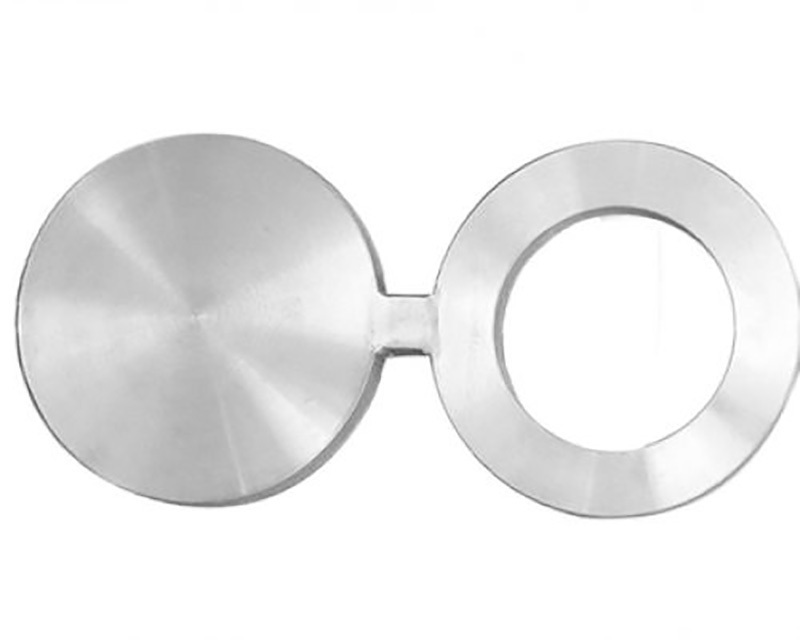

Mặt bích mắt kính (Spectacle Flanges)

Mặt bích mặt kính là loại mặt bích gồm 2 phần khác nhau. Một mặt rỗng cho các chất lưu đi qua còn mặt kia để chặn đường ống. Loại mặt bích này được sử dụng để thay thế cho van nhưng khác với van ở chỗ van được kết nối cứng còn mặt bích có thể tháo lắp thay thế được.

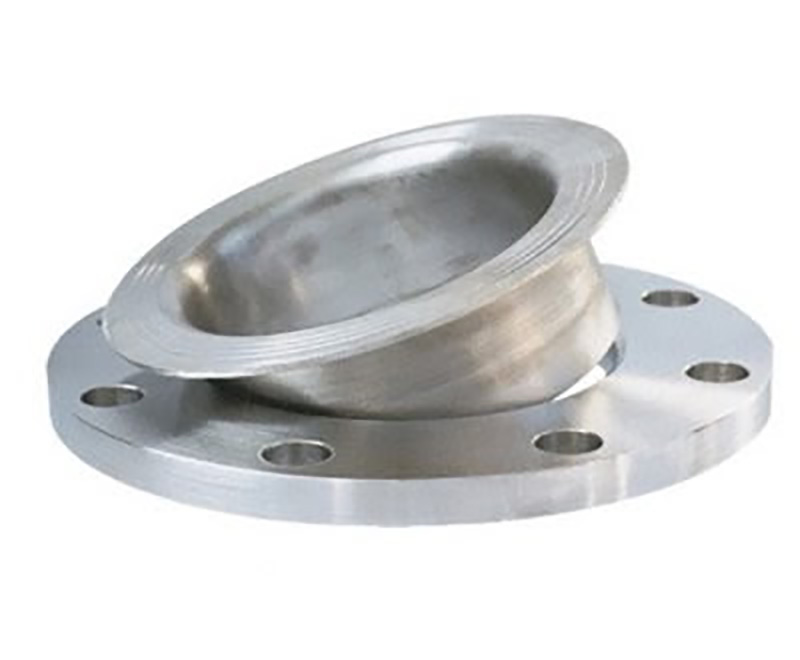

Mặt bích xoay (Lap-joint Flanges)

Mặt bích xoay là mặt bích có ưu điểm có thể dễ dàng xoay và di chuyển để bắt mối nối với nhau. Mặt bích này có thể hàn trực tiếp với đường ống tạo liên kết. Loại mặt bích này không tác dụng với lưu chất nên chúng có thể làm từ những vật liệu không tốn chi phí. Đặc biệt chúng có thể tái sử dụng khi kết nối với một số đường ống khác.

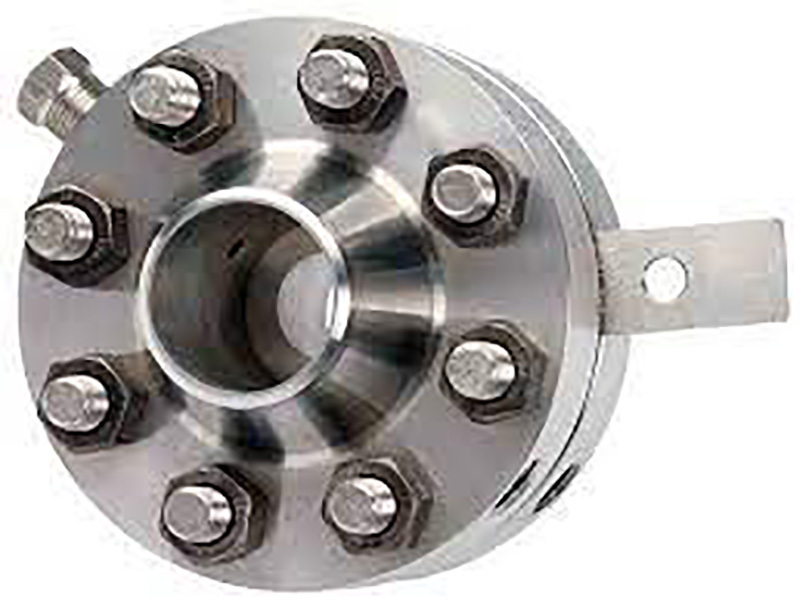

Mặt bích lỗ (Orifice Flanges)

Mặt bích lỗ là mặt bích có thể tiếp cận vào trong một đường ống đo khí hay chất lỏng. Sẽ có một tấm lỗ được kẹp giữa cặp mặt bích khi lắp đặt trong một đường ống. Toàn bộ dây chuyền được coi là một liên kết mặt bích lỗ. Mặt bích này có bulong lắp ráp dễ dàng trong việc tháo dĩa lỗ. Hai lỗ áp lực được khoan vào mỗi mặt bích để có thể đo chênh lượng áp suất qua lỗ của hệ thống đường ống.

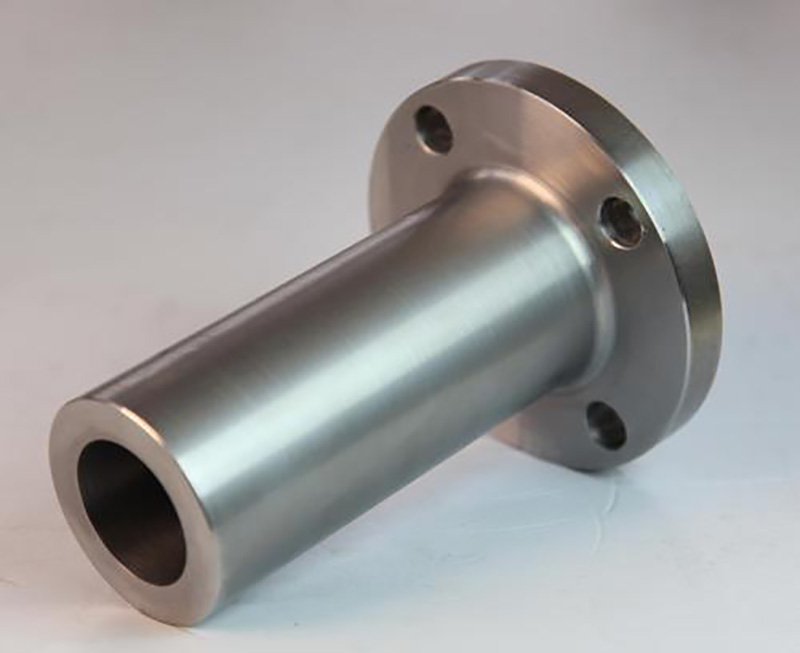

Mặt bích cổ dài (Long Neck Flanges)

Mặt bích cổ dài thường được sử dụng cho vòi phun trên bình chịu áp lực của đường ống. Loại mặt bích này thường được sử dụng trong các nhà máy sản xuất điện, hóa dầu, lọc dầu…Loại mặt bích này thường được vát thêm để có thể hàn vào ống, tăng thêm sức chịu đựng của nó.

Mong rằng những thông tin bổ ích mà Thủy lực hay chia sẻ ở trên, sẽ giúp bạn có thể lựa chọn loại kẹp bích thủy lực đúng mục đích sử dụng. Nếu bạn có bất kỳ câu hỏi gì hay liên hệ với chúng tôi để được giải đáp.
